積分球 (自社設計、反射面を自社塗装)-積分球応用例

積分球 (自社設計、反射面を自社塗装)
積分球応用例ヘッダ

積分球応用例

全光束システム
積分球 + 計測器 + 電気システムでの全光束システムには、光源の色特性、光特性及び電気特性を測定できます。
計測器　※1
OCM510CO (標準配置)
LSCM (光源に電源を提供して、光源の光、電特性を測定する)
電源システム　標準配置※2
DC電源　200V/1A以上　ZX400HA
AC電源　135V, 5A/270V, 2.5A PCR500M
パワーハイテスタ
3334
※1 計測器の仕様は別途の仕様書を御参考下さい。
※2 お客の光源仕様により、変更可。
全光束システム構成図
例 1

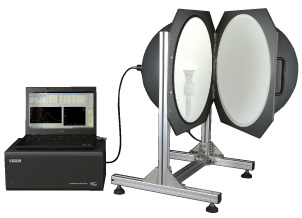

例1 構成イメージ
構成
  • 積分球システム(20インチ)
  • LSCM測定装置
  • パソコン及び測定評価ソフト
測定項目
被測定光源の電気情報:順方向電圧(Vf)、順方向電流(If)
被測定光源の色情報:光源分光分布、色度(x,y)(u,v)
  • 全光束
  • 演色性(Ra, R1×R15)
  • 相関色温度(Tcp)
  • 刺激純度(Pe)
  • 黒体放射軌跡偏差(Duv)
  • ピーク波長(PW)
  • ピーク強度(PI)
  • 中心波長(CW)
  • 半値幅(FWHM)など
例 2

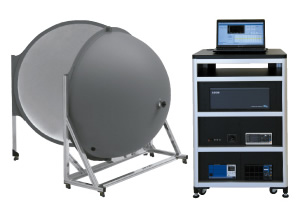

例2 構成イメージ
構成
  • 2m積分球(蛍光灯を測定)
  • OCM510CO測定装置
  • パソコン及び測定評価ソフト 別途、ソフト仕様書をご参考下さい
  • 電源システム ・標準配置
測定画面
測定画面例
