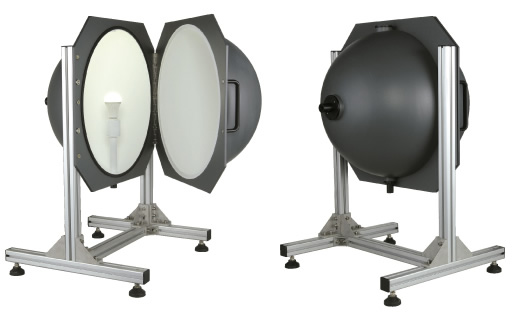

積分球 (自社設計、反射面を自社塗装)
積分球
自社設計による形状、反射面の自社塗装により高反射率か高耐候性から選択可能。
概要
積分球は、光源の光学特性の計測を行うための測定ツールです。積分球は、球の内面に高反射率を有する拡散反射面で構成され、球内で点灯した光源の光束及び、球内に入射された光束を幾度も反射させ、その壁面の照度を一定化させ、その一部の光を測光することで、光源の光学特性を測定するためのツールになります。
- 例：全光束システムで、光源の光など光学特性を計測する。
- 拡散性物体の透過率、反射率を計測する。
- 均一光源に組んで、カメラなどを校正する。
特長
共通
- 均一で高い反射率による白色反射面。
- 万一拡散面が汚染、劣化した場合にも再生、メンテナンスが可能です。
- 支持台、ソケットなど積分球アクセサリーの変更より、各種の光源が使用可能です。
- 検査、選別装置に合わせて積分球のサイズ、形状を自由に設計可能です。
耐光性型
- バインダーを使用せず、硫酸バリウム100%で白色反射面を作成(特許取得)。
- 機械振動などに耐えうる機械強度を有しています。
- 生産現場の環境下でも堅牢性、長期安定性、耐候性に優れます。

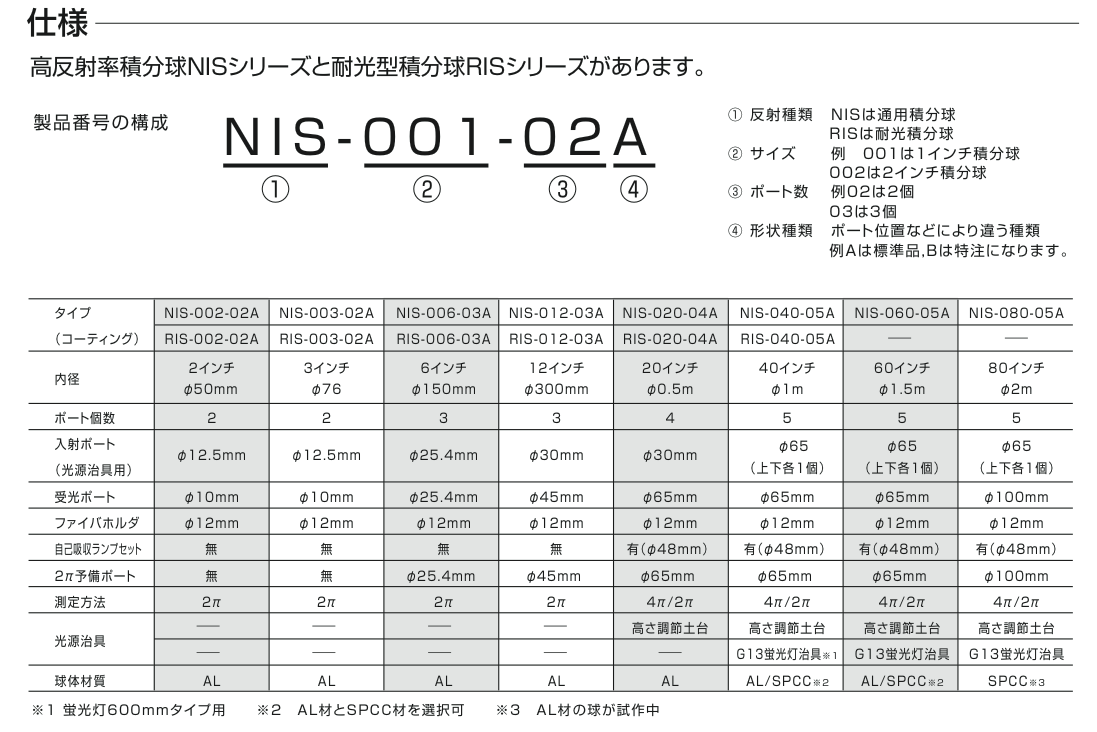

仕様
高反射率積分球NISシリーズと耐光型積分球RISシリーズがあります。
※ 表をクリックすると大きい画像でご確認いただけます。
OPTCOM積分球反射率
使用環境
- 使用場所
- 屋内(クリーンルームなどの循環境での御使用をお勧めします。)
- 周囲温度
- 5℃〜80℃(急激温度変化なき事)
- 相対湿度
- 30%〜70%(結露なき事)
- 周囲環境
- 油脂・粉塵等の腐食性物質の無い場所である事
なるべく暗状態の場所に設置の事
- 振動
- 振動が無い事
