LED照明の電気特性・光学特性を測定する

全光束測定システムは、LEDの測定規格IESNA（北米照明学会）が定めたLM-78、LM-79に準拠した3πおよび4π配光分布の光源の測定が可能です。また、校正機能としてJISC8152に準拠した測定方法にて自己吸収補正および分光感度構成が可能です。

全光束測定システム

LED照明・LEDバックライト・有機ELなどの照明光源を簡単な操作で高精度に全光束を測定します。

全光束測定システムは、LED照明の測定規格IESNA(北米照明学会)が定めたLM-78、LM-79に準拠した2πおよび4π配光分布の光源の測定が可能です。

また、校正機能としてJIS C8152に準拠した測定方法にて自己吸収補正および分光感度校正が可能です。

測定光源の配光特性により、2π測定と4π測定に分けられます。白熱電球のように全方向に発光する光源は 4π測定となり積分球の中心に配置して測定を行い、スポット照明のような前方向に発光する光源は2π測定となり積分球の外部に配置して測定を行います。

用途に合わせた2つの測定機能があります。

1) 随時測定機能

複数の試料光源を随時測定し、測定結果を一元管理することで生産用途に有効です。

2) 経時測定機能

品質管理や研究用途などにおける点灯経過状態を一元管理するための経時測定が可能です。

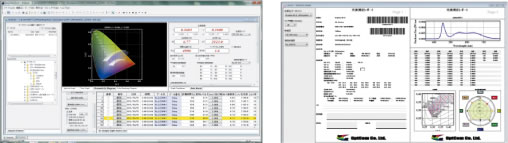

また、これらの測定を効率良く測定するための測定条件セットアップ機能やグラフ上での分光スペクトル解析・色度座標解析・演色評価指数解析および測定レポートの表示と印刷機能及び、CSVファイル出力などの機能を装備しています。
