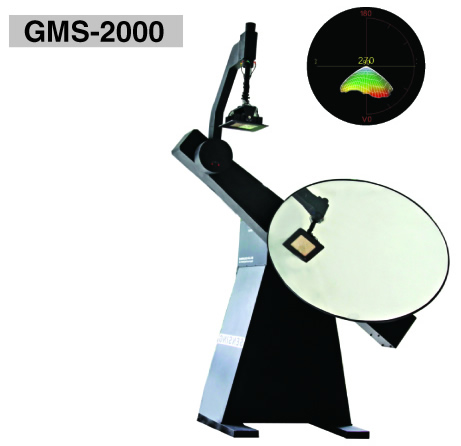

LEDの配光特性を測定する
ゴニオフォトメータ
可動式反射鏡の採用により、光源を傾けることなく縦・横方向全角度の配光の安定計測を実現。
概要
JIS C8105-5規格に対応し、CIE 70推奨構造とLED照明の電気及び光学特性に関するIESNA LM-79-08のUS Energy Star基準の要件を満足するC-γ座標系測光が可能です。

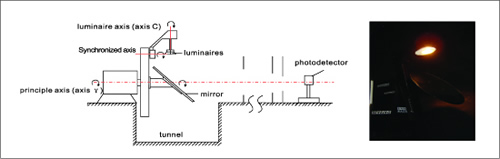

光源を固定し、その周囲を反射鏡が回転する方式で投光照明、道路照明、室内照明の空間光度分布やその他測光パラメータの測定に適しています。測光検出器、色度検出器を設置でき、測光と色度の不均一性を測定することも可能です。
仕様
基本仕様
- 恒温側光検出器
- 精密V(λ)精度 CIE f-1′ < 0.015 (反射鏡と一体)
- 測光分解能
- 0.00001lx, 0.001lx, 0.001lx（オプション）
- 角度精度
- 0.1°
- 角度分解能
- γ角 0.0016° / C角 0.03°
- 主反射鏡寸法
- 1.52M x 2.2M (カスタマイズ可能）
- 電源
- AC/DC 600V/10A x 6路
- 重量
- 50Kg / 寸法:1.6M
- 迷光除去のための電動レンズ絞り
- オプション
- 検査光源寸法（オプション）
- L(2.0M)、M(1.6M)、S(1.2M)

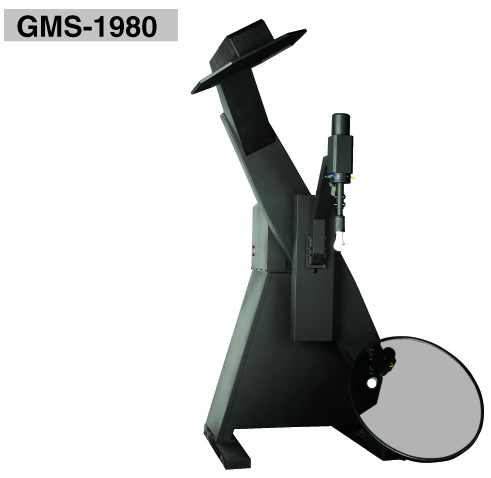

光学・検出器仕様
- 恒温側光検出器
- 精密V(λ)精度 CIE-f1′ < 0.015
- 測光分解能
- 0.00001lx, 0.001lx, 0.001lx（オプション）
- 恒温温度
- 35℃
- 角度精度
- 0.1°
- 角度分解能
- γ角 0.0016° / C角 0.03°
- 電源
- AC/DC 600V/10A x 6路
- 重量（カスタム）
- M(1.0M)、S(0.6M)

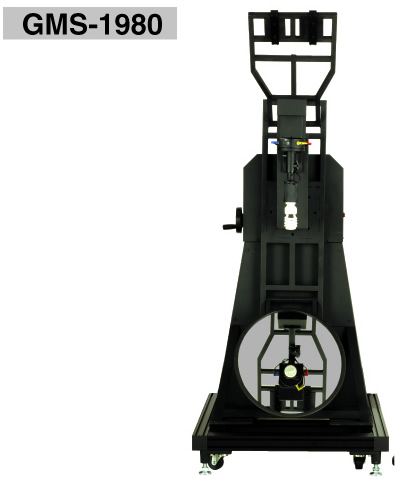

光センサー仕様
- 光センサー
- シリコンフォトダイオード
- 精密V(λ)補正照度範囲
- 0.001lx ~ 100001lx
- 主軸の角度精度
- 0.1度、分解能:0.01度
- 測光タイプ
- C-γ座標システム、上・下向発光面
- 楕円反射鏡寸法
- 40cm x 60cm
- 電源
- AC/DC 600V/10A x 6線
- ケーブルの絡み対策
- スリップリンク
- 検査光源の最大寸法
- 0.4M, 重量: 10 Kg
- 装置の高さ
- 1.7 M

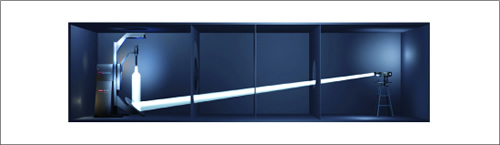

- 検査距離
- 3〜6M 固定
- 暗室要求
- 6.0 x 2.5 x 2.5 M (L x W x H)
