2次元色温度計　LCC-900

概要

RGB画像では撮像不可能なXYZ全色域を瞬時かつ同一測定時間で直接取得するシステムです。LED照明など面光源をスキャンすることなく一括取得でき、ハンドラと組み合わせることによりインラインでの評価・判定・選別を高速かつ高精度に実現します。

特長

• RGB画像と比較して色域が広いXYZ画像データを取得します。
• 配光に配慮した角度補正機能により、正面にかぎらず周辺まで一度に広範囲の光源の色度、光度、色温度を測定、評価することができます。
• 2次元画像として一括取得するため、分光方式と比較してスキャン動作させることなく短時間に大量の測定、評価を行うことができます。
• パルス点灯光源の同期計測に対応しています。
• 制御用プログラミングのためのDLLをご提供。

構成図

カメラより出力される信号とPCの外部信号コネクタブラケットより出力される信号により、カメラの測定タイミングと測定対象の光源の点灯タイミングを同期させ、パルス点灯での測定を行うことができます。

[構成品]

• カメラ本体(1台)
• カメラレンズ(1枚)
• NDフィルタ(1枚)
• カメラリンクケーブル(2本)
• LCCコントロールボックス(1台) / 外部信号コネクタケーブル付属
• カメラ電源ケーブル(1本)
• フレームグラバーボード(1枚) / 外部信号コネクタブラケット付属

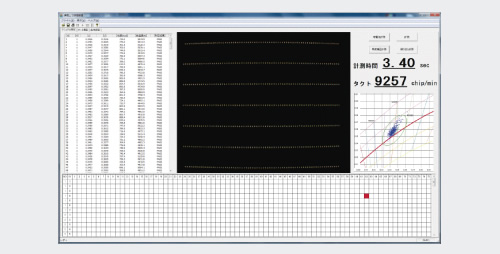

実行画面

【原理】

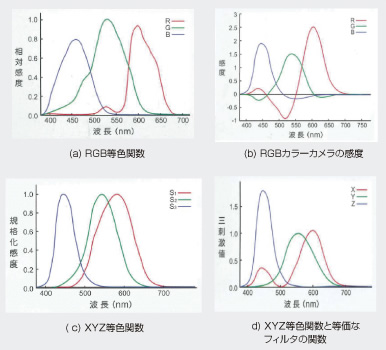

従来のRGBカメラはRGB等色関数(a)を変換して近似的な特性(b)を持たせています。しかし、この操作が色を正確に捉えられず色ずれや色つぶれを起こす原因です。

本システムにはRGB等色関数を変換したXYZ等色関数(c)と等価な特性(d)を持ったフィルタが実装されており、色を正確にとらえることができます。

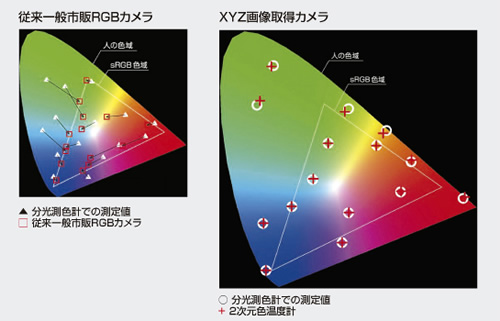

従来のRGBカメラはsRGB色域内にデータが追い込まれ正確な色データが失われますが、本システムは色データを色域広く正確に出力します。

また、本システムは、プログラミングしてご利用になる方のためにDLLのご提供も行っています。
